近年來，隨著廣播電視產業的不斷融合和發展，各廣播電臺在IP音頻信號及其基礎設施的支持下，建立了融合媒體的廣播控制中心。中央廣播電臺統籌的傳統媒體和新媒體事務的出現、融合、共享、多終端發布，改變了以往松散的監控模式和統一的監控、誘導、調度模式，形成了廣播融資媒體運營的新形式。它最大限度地提高了傳輸效率，改進了傳統交易，支持了新媒體交易，形成了一個深層次的融合技能體系。

近年來，各地政府陸續推出“政風熱線”節目，通過廣播和網站直播，直接回答觀眾提出的各種問題。其作用得到了政府機關和群眾的充分肯定和認可。然而，由于技術的限制，傳統的攝影棚很難滿足視頻攝影的要求。因此，有必要建立一個能夠滿足直播、網絡直播和視頻攝影要求的直播工作室。

1系統規劃

本工程所含系統主要分布在多功能廣播室和控制室，其中廣播室設有麥克風、前端混音器、廣播移動工作站、廣播延遲裝置控制面板、熱線電話控制面板，耳機分配器和其他必要的廣播設備。綜合考慮攝像要求，安排多臺攝像機和一定數量的攝影棚專業原色照明。廣播控制室主要包括后端混音器、熱線耦合器、視頻切換器、視頻矩陣、P2錄像機、系統攝像機CCU、監視器、多功能系統拼接顯示屏、光端機、網絡廣播機、無線路由器等設備。

音頻系統主要由播音室的studio anchor 162bPX調音臺和控制室的&Hwz14:4:2調音臺組成，形成前端兩級調諧布局。除了“前端調音臺外，它還主要配備筆記本電腦工作站（數量根據節目要求而定），而嘉賓、負責人的麥克風、耳機分配器、熱線、遙控延時控制器等除了調音臺的后端外，控制室也主要配備有線和無線麥克風、廣播、分頻器、延遲主機、主機耦合器、收聽揚聲器等，直接演播室的信號進入后端調音臺，其主要輸出信號通過外圍設備通過光端機發送到廣播室，另外兩個音頻信號一起輸出，用于視頻錄音和網絡廣播。采用前后兩級調諧的優點是音量可以有效控制，操作方法更靈活。如果有些色譜柱不需要前端調整，則可以直接由后端調音臺接管。錄音室的音頻系統。

視頻系統主要由松下AV-HS450MC多模高清切換臺組成。該裝置可支持多路攝像機信號的接入，并可通過信號中繼裝置靈活地接入數字和模擬視頻信號。系統配置高清兼容的8×8視頻矩陣，不僅能靈活調度信號，還能在開關站突發故障時進行緊急切換，保證廣播信號不間斷。系統配置2臺1730高清顯示器，用于開關站多屏輸出信號顯示，2臺索尼A170 OLED高清攝像機，保證CCU的精確調試。

攝像機的輸出信號首先通過視頻矩陣進行分配，然后通過交換站發送到光端機、網絡廣播設備、視頻記錄設備和多功能顯示拼接屏?？蛷d視頻系統。

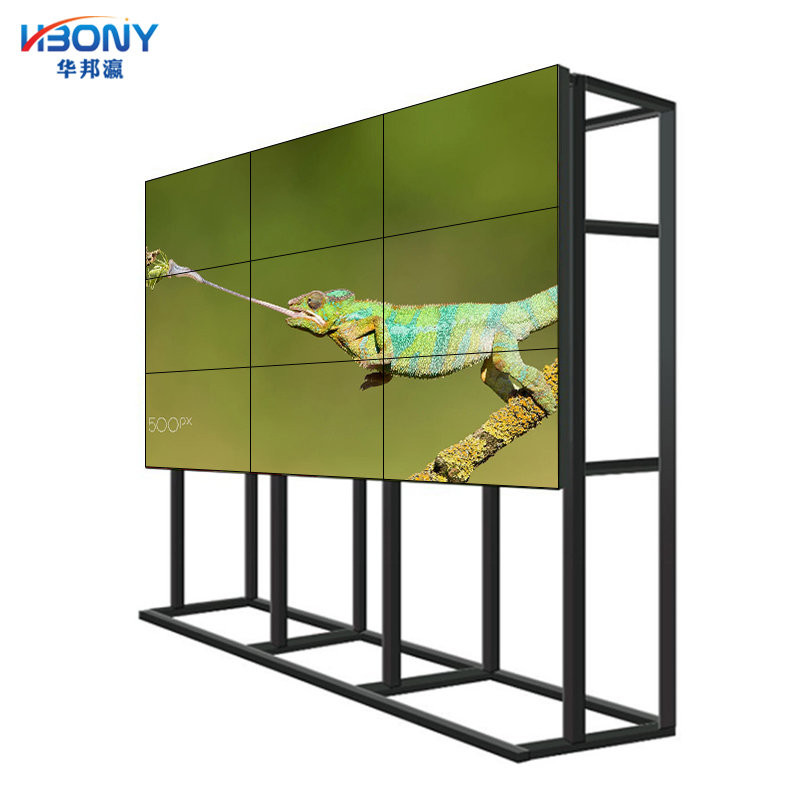

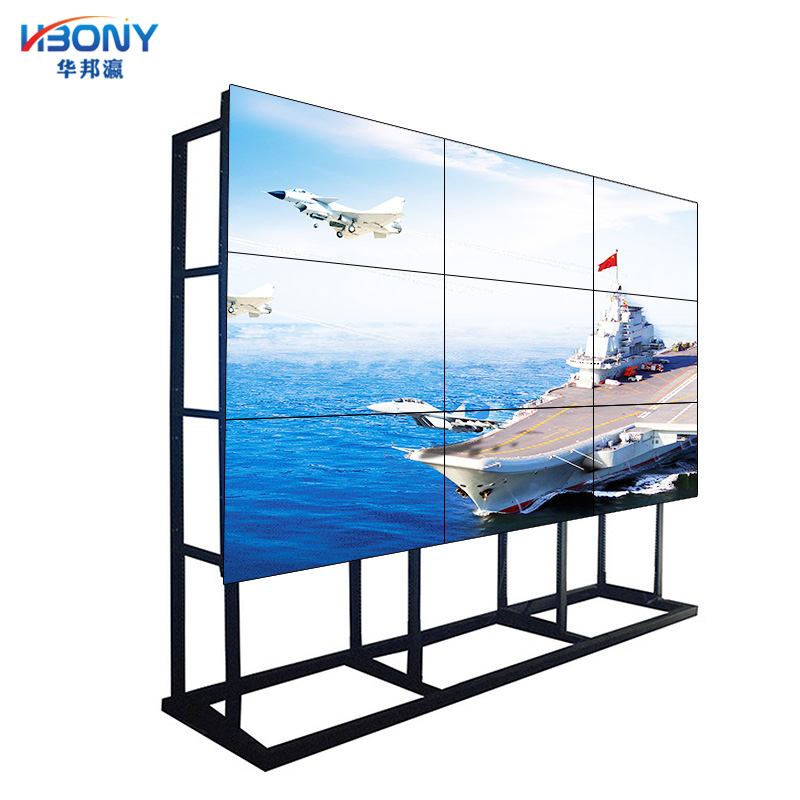

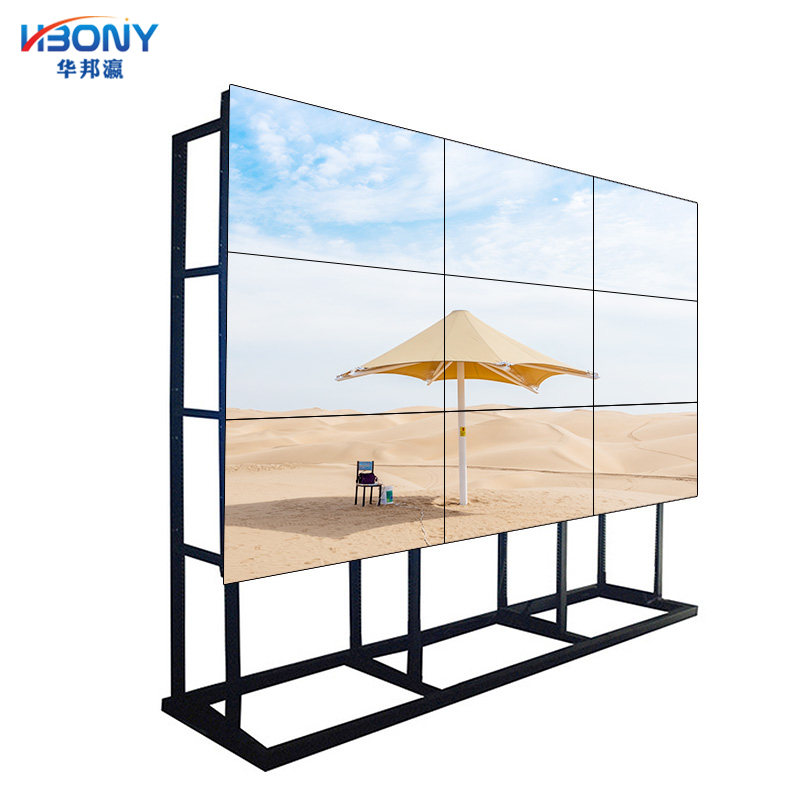

該系統還配有電視墻，由多功能拼接屏幕和LED字幕屏幕組成。同時，拼接屏由10個46英寸LED液晶單元組成。匹配的拼接處理器支持訪問DVI、VGA、HDMI、HD-SDI和其他信號。它能滿足混合矩陣的所有切換功能，并能向一個或多個指定的屏幕發送任何通道信號。有了這個大屏幕，可以很方便地顯示各種需求調度信號

在其他項目中，在選擇廣播表和現場調音臺時需要考慮更多的因素，它們?cè)谝?guī)劃方面有著共同的愿景。獨立規劃、安裝和調試整個項目。

2有效利用景觀圖像

除了工作室的實景拍攝外，科學規劃和充分利用布景畫面也是豐富和提高工作室舞蹈審美的重要途徑。一個8-10平方米的LED安裝屏幕和一個超窄邊拼接屏幕被規劃在演播室的主要演員和廣播區域后面，以形成設置屏幕系統。主設置畫面選用點間距p1.875mm及以下的微間距LED顯示屏，畫質高，視野廣，性價比好。廣播區超窄邊拼接屏可選擇三個垂直屏。每個垂直屏幕都可以水平移動，為廣播區域的景色提供多種拼接樣式。LED設置屏和拼接屏信號由成套包裝系統設備提供。通過成套包裝設備強大的包裝能力，可以靈活采集和展示節目制作所需的全套畫面和互動播放內容。

三、1音響系統

演播室的麥克風計劃有2-4個無線話筒和2-4個有線話筒。麥克風配線架通過配線架連接到錄音室?？刂剖覂?nèi)配線架和音頻控制臺之間的通道保留為雙倍音頻電纜。操作控制臺上可增加音頻電纜跳線，用于信號橋接，以擴展音頻系統的頻道和設備升級。

根據節目制作類型及錄音棚預留擴容，混音器擬為一套16路輸入源混音器，具有不少于4套+1個主音頻輸出通道和輔助輸出功能。根據類型和樣式，音頻信號源可以配備視頻和音頻轉換以及嵌入或去嵌入設備。其他音頻系統應規劃移動廣播音頻源設備的接入功能，但對典型移動音頻源的接入非常重要。

調音臺的PGM音頻信號分為兩個通道，分別發送到機器的開關站和超級，然后嵌入視頻信號，形成最終的程序信號（多功能開關站和超級超級計算機具有音頻嵌入、解復用和調諧功能）。PGM音頻引導和監控可以從混音器輸出連接到有源揚聲器箱，或者PGM信號的嵌入式音頻可以直接在導航顯示器上進行監控。錄音室中的回音監視器和調諧器的耳機監視器可以根據需要從調音臺輸出到相應的放大器和耳機。

將光圈設置為F/2.8，即3200或6400。這會給你15-30秒的曝光時間。

除了中心的視聽系統外，相應的輔助系統和設備也非常重要，如網絡系統設備、理貨和通信設備（包括業主的無線通信）、提詞機、大廳回程監控和時鐘等都是必不可少的。

根據上述視音頻系統方案，與傳統的標準演播室視音頻系統設備相比，規劃和選擇的設備數量明顯減少。選擇具有設備位置的操作平臺（例如，每個站點計劃5U工作站，平臺下12U，10個站點的標準設備總位置為170U）。在沒有標準機柜的情況下，控制室可以完成所有設備的安裝。

演播室憑借精準的定位、合理的規劃、簡化的系統、優化的設備，以及整個金融媒體的制作，能夠以極低的預算完成演播室的高清改造，滿足高清唱片的制作需求。而當時電視節目的網絡直播實現了多重效益的最大化。

三、2視頻系統

攝像設備規劃為4路，演播室可選用4K攝像機，配備大型鑒相器、基站CCU、RCP控制面板、標準三腳架支撐設備（帶滑輪）、標準攝像功能（或設備）通道，以及部分通道的三腳架支撐設備或遙控器的平移角度。如果預算較低，我們還可以選擇帶有第三方理貨通訊設備的便攜式4K錄像機來取代演播室頻道的攝像機，云端臺球機可以選擇在一個機架上，簡化系統，簡化操作。

交換調度設備的最小程序是一個8通道4K開關站和一個12×12 4K矩陣。開關站和矩陣都具有同步鎖相功能，因此整個視頻系統不需要考慮視頻信號的同步問題，因此不能配備同步機等設備。交換機支持提示和多屏剪切信號輸出，甚至具有呼叫功能，進一步減少了第三方系統設備的數量。交換機的信號輸入支持高清和4K兼容，支持多模轉換。其中，四個輸入端通過攝像機信號直接連接。另外四個路由矩陣的調度使得可以靈活地訪問更多的源。為了增加信號調度的數量和方便檢查，可以配備視頻跳線幀來橋接矩陣和其他重要信號的輸入和輸出。

除了切換功能，它還可以拉和推流、創建字幕和特效、廣播和錄制、拾取和虛擬圖像。標準4通道輸入源以矩陣形式排列。在整個系統中，它不僅可以作為協作交換站和矩陣級聯應用，還可以作為實時網絡或主交換站的應急備份，從而提高了網絡的整體功能和安全水平。工作室。

在引導控制室，可將來自總機的多屏切屏信號直接分配給一臺或多臺大型平板顯示器，并可選擇超級一體機信號廣播監控屏的備用通道輸入。在外部資源方面，人們可以根據自己的需要規劃接入設備和外部信號的數量，如筆記本電腦信號、SD卡或硬盤錄像機、手機廣播信號等；在電影錄制方面，通過切換超級一體機直接完成網播輸出。除了在單機上進行超級錄音外，還可以配備單獨的錄像機或錄音工作站，直接接入制造網絡，進一步提高制造效率、安全性和可靠性。

四、視聽系統融合媒體制作與廣播

視聽系統的生產和廣播是整個演播室節目制作系統的中心。根據演播室的規劃和定位，可以滿足電視節目錄制和網絡直播的需求。在規劃方面，融合媒體視頻和音頻系統可以消除對交換臺，混頻器和信號通道的考慮以及對延遲監視和技能監視的功能規劃。具有同步鎖相功能的多功能交換臺和交換臺超集成機可以進一步簡化系統，減少同步，轉換，拉流，交換設備，甚至減少?gòu)V播，錄音設備等獨立設備。

金融媒體視音頻系統高性價比，高簡化架構的規劃重點在于視音頻子系統的具體優化規劃，并增加了設置屏幕系統設備。整個系統的原理。

五、照明改造經濟實用

照明系統的改造分為兩部分。首先是選擇舊的照明設備，尤其是舊的硅箱調光型的鹵素?zé)?，并用可以直接調節光的LED燈代替。這不僅簡化了系統，而且降低了設備成本和功耗。其次，通過維修和循環利用，可以充分利用原有的照明設備和設施，并保留可用的走線槽，電纜，吊架和其他設施和設備，以進一步降低成本并提高照明系統的經濟性。在保證生產安全和功能的前提下進行改造。參照上述工作室，考慮到功能要求和成本，我們可以計劃配備約20個100W的LED平板燈和12個100W的聚光燈，以提供三個廣播區域的節目制作所需的照明。
